滲碳熱處理爐的結構組成

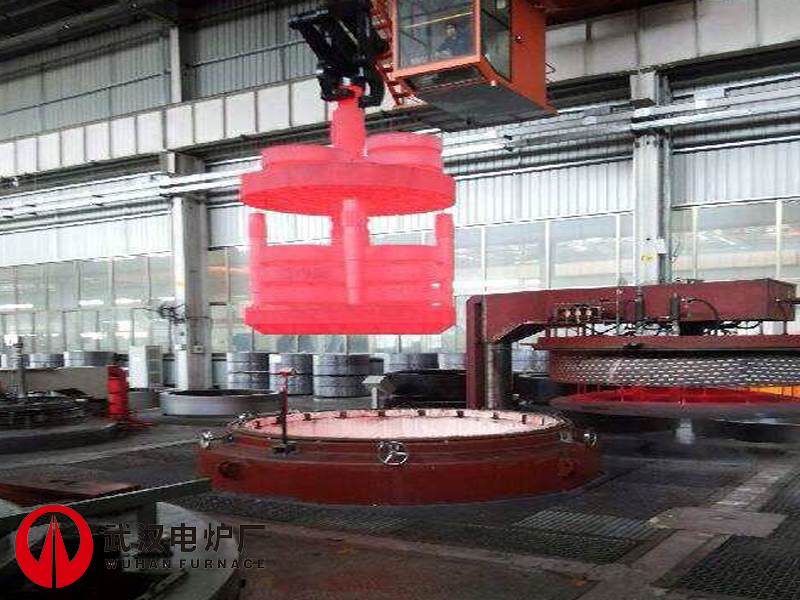

一、設備用途
本系列井式氣體滲碳爐、碳氮共滲爐引進國外先進設計理念、秉承歐洲工業爐高性能、自動化程度高的特點，適用于低碳鋼及合金鋼工件的滲碳,中碳鋼調質及淬火等熱處理工藝。
二、設備組成：
本系列滲碳爐由爐體(包括爐底、加熱元件)、馬弗罐、擱料盤，導風筒、爐蓋及爐蓋升降和旋轉裝置、快冷供排風系統、溫度控制及電氣控制系統、碳勢控制系統及供氣系統、計算機及PE專家系統等組成。
三、設備簡介：
3.1、爐殼由型鋼及優質鋼板組焊而成。爐襯墻體由陶瓷耐火纖維和粘土磚砌筑而成。爐底作為承重采用三種材料：最底層用重質耐火粘土磚和輕質保溫磚間隔砌筑，上層承重選用高強度抗?jié)B碳耐火磚砌筑。
3.2、加熱裝置均勻布置在爐襯墻體的周圍，該加熱裝置由高溫電熱合金帶繞制成波紋狀，分布在加熱區內，安裝方式確保加熱均勻性和使用壽命以及高的可靠性，安裝、維修都非常方便。每一個加熱區都設有測溫和超溫報警熱偶。同時考慮加熱元件的互換性每一區的每一組加熱元件均為同參數同結構，從而使加熱元件的使用性能獲得一致，減少了用戶備件的復雜性。
3.3馬弗罐采用有底式馬弗結構，馬弗罐吊裝在加熱爐膛內,在罐口設有帶水冷式陶瓷纖維編織繩，使爐蓋與馬弗罐形成有效的密封，確保熱處理氣氛于良好的工作狀態。在罐口還設有環幕氮氣，防止開爐蓋時暴鳴和保護密封圈。
3.4爐蓋上裝有升降導向用導向裝置。升降和旋轉機構由液壓泵站、油缸及閥門元件、限位行程開關和越位行程開關組成。爐蓋為水冷密封法蘭式結構，座落在馬弗上法蘭陶瓷纖維編織繩上。在蓋體的保溫包下裝有與導流筒配合的導風罩，導風罩通過多個吊桿吊掛在蓋體的法蘭式面板上。導風罩由多件扇形塊通過活性連接構成，扇形塊由耐熱鋼板折彎而成，在導風罩上面設有定向風道。這種結構既吸收熱變形，又提高了爐溫的均勻性。爐蓋上設置了壓緊裝置，以保證爐蓋與馬弗壓緊實現密封。爐蓋上設置了1個大功率循環風機。風葉為離心式多葉片結構，其轉速為變頻調速并可根據工藝要求自動調節。風機采為長軸帶水冷卻。爐蓋上裝有各種進、排氣口和主控溫熱電偶、氧探頭、測壓裝置、定碳口、試樣口。
3.5快冷送排風系統由送風機、電動翻板閥和高溫排風機及相應的管道、風包等組成，。以實現工藝要求的快速降溫功能。
3.6供氣系統安裝在距爐體不遠的地面上，所有操作的閥門均設在方便操作人員的位置處。全部載氣、富化氣（丙烷）、空氣的流量調節、壓力監測、通斷電磁閥、減壓閥、泵及管等均裝在一個配氣控制屏上,簡潔明了；各路通斷電磁閥處裝有并聯的旁路手閥，作為調試和閥有故障應急處理用；甲醇采用靜壓滴注帶電磁閥保證恒定的量輸送給爐子。作為富化氣的丙烷采用恒壓系統和比例閥組合實現線性調節控制。丙烷由碳控儀輸出電流信號實現PID調節控制供給爐子；調節碳勢空氣由比例閥實現比例調節控制；各通路上均有流量計、壓力表、壓力開關等；吹掃氮和應急氮為同一管路，應急氮由常開電磁閥控制。
3.7溫度控制及電氣控制系統，設備控制柜體采用GGD標準型材，表面采用靜電噴涂工藝。整個電氣柜為整體密封組合結構，分別為開關柜、溫度控制柜、繼電器柜、柜體為正開門，在門上帶有柜內連鎖照明開關裝置，當柜門打開時，柜內的照明裝置能使用戶清楚的觀察和維護各控制元件。柜內各元件的走線采用PVC帶蓋線槽方式，使整個柜內清晰、明了、整潔。為確保柜內元件的正常工作，每區加熱控制回路為獨立單元，配置空開、快熔、電流互感器及可控硅模塊單元，銅排為表面鍍鋅及表面熱縮管絕緣處理，快熔及可控硅模塊單元采用隔離元件可用絕緣外理，大大提高元器件及人身安全性能。在柜體兩側面裝有KF循環空調機，及循環風道保持柜內環境溫度。使控制柜內元器件處在安全溫度范圍之內。
