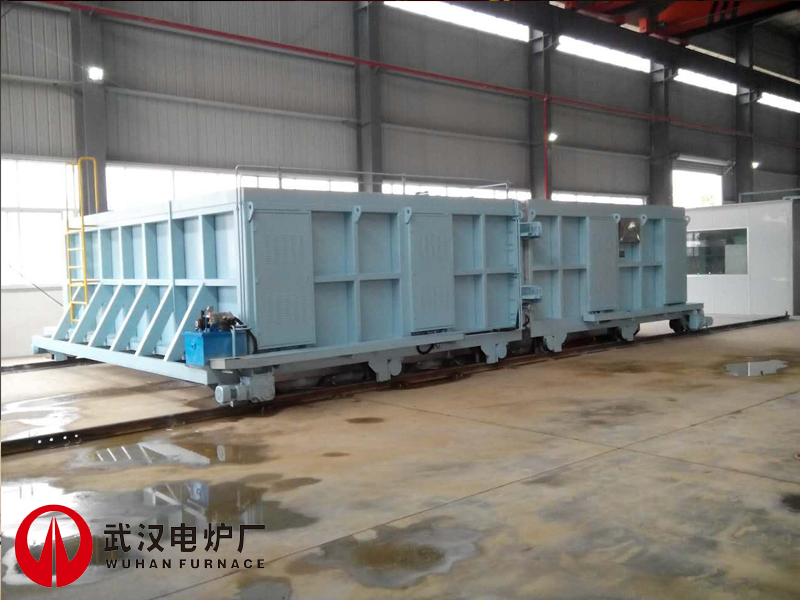

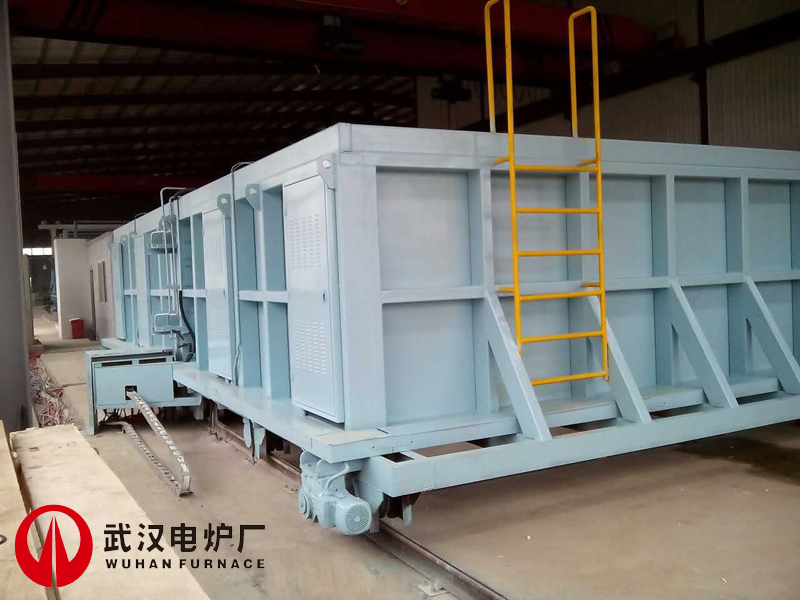

對開式移動罩式退火爐
一、 設備名稱：對開式移動罩式退火爐
二、 設備用途：
本系列對開式移動罩式周期作業式電加熱退火爐，采用裝料爐臺固定、加熱爐體左右移動式結構、全纖維復合爐襯結構、節電20%～30%，采用獨家生產的加熱元件掛具、安裝簡單，主要適用于隔板、大型壓力容器，法蘭，鋼結構焊接去應力，退火等熱處理之用。
三、設備組成：
本設備主要由左右移動式爐體(包括爐襯)、爐體行走傳動裝置、固定爐臺、爐底板、電加熱裝置、爐外罩驅動機構、降溫系統、排煙管道、檢修平臺、密封系統、觸摸屏溫度控制和記錄系統等主要部分組成。
四、設備概述：
4.1爐體殼鋼結構部份：
爐體鋼骨架結構為外框架結構，外殼鋼結構由［10曹鋼拼裝矩形方鋼、外殼鋼板采用δ=6mm優質鋼板拼裝組焊而成矩形爐殼后剖分為左右兩半、爐頂鋼骨架采用［12曹鋼拼裝組焊而成，防止爐口跨度過大產生熱變形，爐門口面板采用δ=20mm鋼板拼裝制作。殼底部是一個由［20曹鋼拼裝圓形鋼框，用于安裝走輪和驅動裝置，保證鋼結構有足夠的剛度和熱強性。此結構具有牢固可靠、外形美觀、長期高溫使用不易變形等優點。
4.2爐襯：
爐襯制作采用山東魯陽LYGX-389優質氧化鋁1260高純長纖維刺毯為原料，使用專用設備制成特殊的規格，并在加工過程留有一定的壓縮量,以保證模塊在砌筑完畢后每塊陶瓷模塊在不同方向膨脹,使模塊之間互擠成無間隙的整體,達到完好蓄熱效果,而且該產品施工方便快捷,均能直接固定于爐殼鋼板的不銹鋼錨固釘上。該結構爐墻堅固耐用，節能效果好，重量輕，可減少大型設備的運輸難度，并可大大縮短在現場安裝施工的時間。與其它產品相比優點為低導熱、低熱容量、優良的抗腐蝕性能，優良的熱穩定性及熱抗震性、絕熱性，并且錨固件設置于爐體冷面，提高了纖維的耐高溫強度。保溫層厚度為300mm。
4.3 爐臺結構：
爐臺是承載工件加熱的平臺，本爐臺一次最大可裝載20噸。
4.3.1耐火隔熱材料：
臺車面為承重耐火層采用高鋁磚，以保證抗壓強度。隔熱層為三層，第一層為硅藻土磚，第二層和第三層為輕質粘土磚，以保證隔熱效果。臺車周邊采用高強度重質高鋁耐火磚，以提高強度。在框架內砌有超輕質保溫磚和高鋁重質耐火磚結構的爐襯。爐臺耐火層保溫層總厚度350mm，空氣絕熱層100mm。
4.4電加熱裝置： 采用0Cr21Al6Nb高電阻合金帶繞制成波形狀，它具有良好的抗氧化性能、耐高溫、高負載，配以合理的元件結構參數設計，確保使用壽命≥2年。
4.5爐臺耐熱鋼爐底板:
爐臺上安裝有耐壓抗高溫的鑄鋼爐底板、為了提高爐底板及爐臺上電阻帶的使用壽命、將爐底板聯接處設計凹凸結構、每塊爐底板蓋在爐臺表面的耐火磚上，可以有效的阻止氧化皮掉入電阻帶表面上、杜絕因為氧化皮造成的短路現象。
4.6罩殼驅動機構：
爐體設置兩套獨立的驅動機構，分別安裝在左右側罩殼的底框架上。在兩爐罩上需設有水平導向裝置，使兩半爐罩對接平穩密封嚴密。
4.7降溫速度勻速可控系統：
勻速降溫系統由耐高溫循環風機、摻冷風風機、熱交換器、高溫煙閥、手動蝶閥、進氣管道、排煙管道及PLC電氣控制系統等部分組成。
4.7.1排煙管道:
爐體上設有二套獨立的排煙管道、與室外排煙管道的連接通過加熱罩的移動來完成，當加熱罩關閉到位時，爐體排煙管道的排煙口與室外排煙口的接口通過凹槽式連接，凹槽內設有軟密封裝置，防止熱氣外泄，排煙管道的外壁采用150mm厚的保溫層，防止熱量散發在車間里面。
4.8 控溫孔和檢測孔：
為方便對爐溫檢測和控制，爐體上需分區設置控溫孔。爐提上設置了9點爐溫均勻性測溫孔，測溫孔用鋼管導出爐體外，用時穿入熱電偶，不用時，有帶蓋的專用堵塞密封。
