一、產品概述

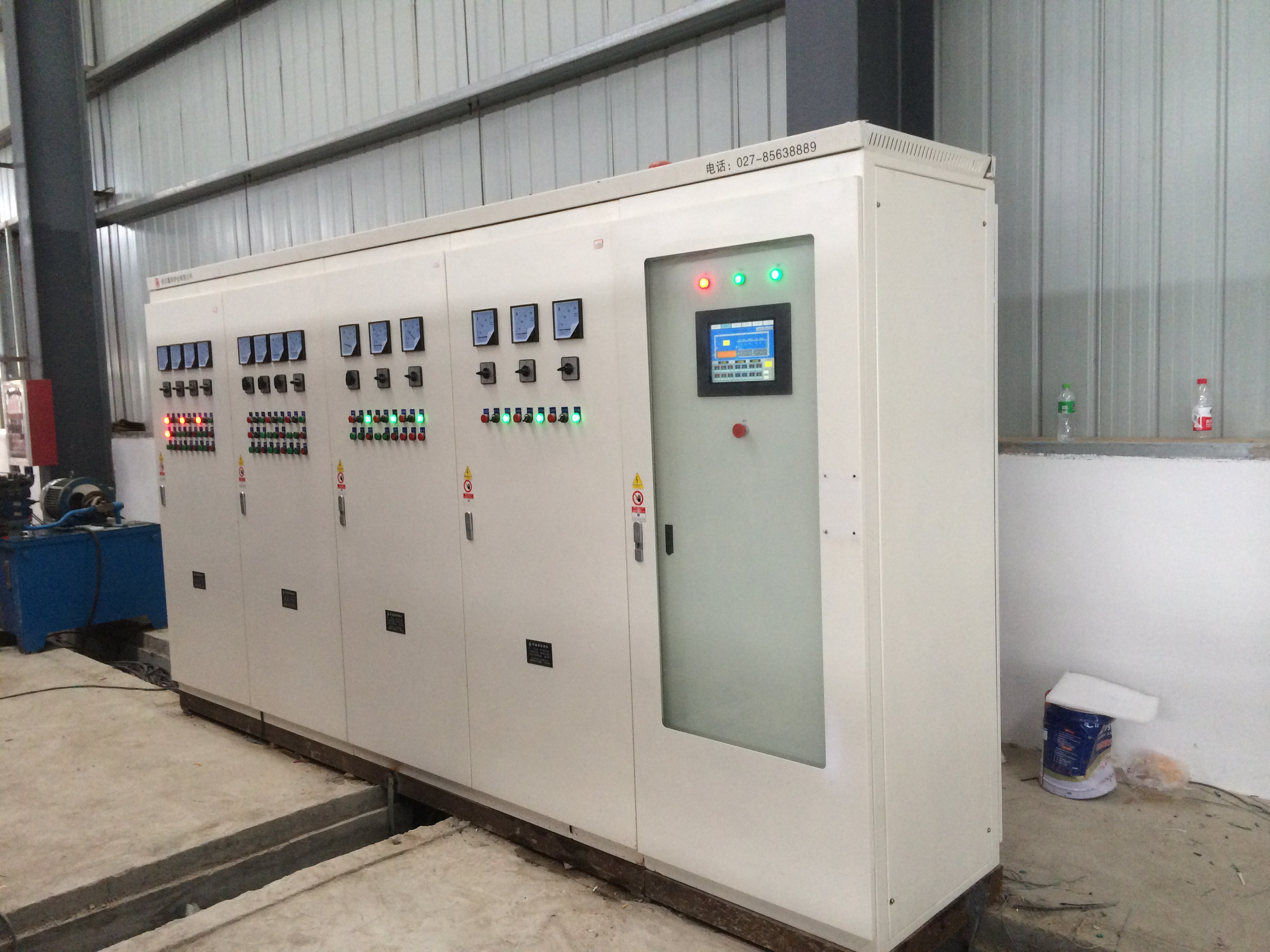

本系列智能觸摸屏電爐控制柜由工控觸摸屏、保護電路、電量模塊、開關量模塊等，適用于臺車爐、實驗電爐、輥底爐、滲碳爐、氮化爐、回火爐、電熱烘箱等各種工業電爐設備。其主要特點如下：

1、觸摸屏操作，直觀的顯示各種參數，操作簡單，實時記錄各種曲線與數據。

2、電量采集功能可選，支持電源電壓和負載電壓及電流，可支持恒壓、恒流、恒功控制。

3、打印功能可選，可外接串口微型打印機打印溫度、程序和電量參數。

4、雙脈沖列觸發信號，觸發脈寬可調，輸出具有防燒保護功能。

5、支持自動判別相序。

6、可選配爐溫超溫報警。

7、支持爐門開關斷開時關閉輸出。

8、三相輸出分別可調，可解決一定程度的三相不平衡問題且有漏電保護功能。

9、獨特的專家自整定算法，自整定成功率大于95%。

10、可設置多條時間曲線，曲線總段數多達50段。

11、具有“給定值+時間值”和“升溫段+恒溫段”兩種程序設置模式可選。

12、通信接口具有高壓、大電流沖擊保護等功能。

13、所有參數可按鍵設定，數據自動保存不丟失。

14、傳感器輸入校正參數具有備份和恢復功能。

二、技術參數

輸入阻抗：電偶型≥10MΩ ； 電阻型：引線電阻0～50Ω，三線相等；

          電壓型≥430kΩ ； 電流型， 250Ω。

采集周期：標準信號 80ms；熱電阻信號 240ms；熱電偶信號 240ms

精度等級：0.5%FS±1（字）

調節輸出分辨率：0.02^o

移相范圍：輸入電壓的0~99%

移相分辨率：0.1%；

內部冷端補償溫度范圍：0～50℃。

通信：RS485接口，采用標準的MODBUS-RTU協議。

波特率：支持1200、2400、4800、9600、14400、19200bps。

電源：50Hz， 220VAC或380VAC±10%

工作環境：溫度0~40℃，相對濕度：≤85%RH。

防塵等級：IP65

冷卻方式：風冷

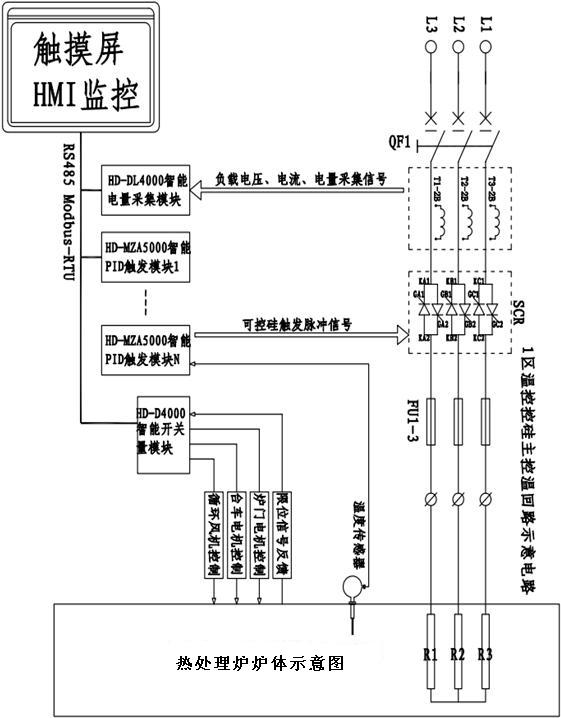

4.3 接線示例

五、系統功能

5.1 熱處理加熱工藝控制

 本系統帶有智能PID觸發模塊，傳感器采集被控對象的溫度至PID觸發模塊，將測量溫度值與設定溫度值比較得出操作變量（用于消除測量溫度與給定溫度的偏差），再將操作變量作為控制信號輸出，控制可控硅組件導通角大小和被控對象加熱，最終達到無偏差的穩定加熱控制。本系統支持PID自整定，且成功率高達95%，同時支持在線設置控制溫度、超溫報警和查詢實時數據、實時工藝趨勢、歷史數據路和歷史工藝趨勢，可實現加熱熱處理工藝的控制和監控。

5.2 輔助控制

    本系統自帶有智能開關量模塊，支持多路隔離輸入輸出，可實現爐門升降、風機啟停、臺車爐臺車進出等電阻爐輔助控制功能。

5.3 系統監控

本系統支持RS485和RS232通信，用戶可通過全中文觸摸屏監控實時溫度、系統運行狀態、系統故障等。

*********************************************************************************
